光储直柔基本概念：

“光储直柔” 技术，其英文简称为 PEDF，分别对应 photovoltaics（光伏）、energy storage（储能）、direct current（直流）和 flexibility（柔性）。该技术是建筑领域对四项核心技术的整合应用，本质上是为实现 “碳中和” 目标而构建的新型建筑配电系统。
“光”：
指太阳能光伏发电技术，尤其以建筑屋顶光伏和立面光伏为主要应用形式。
“储”：
即分布式储能技术，核心为电化学储能电池，主要作用是对可再生能源进行高效、安全且经济的存储。
“直”：
代表直流配电技术，意味着建筑配用电网从传统的交流形式升级为低压直流形式，具备结构简单、易于控制、传输效率高等优势。
“柔”：
是柔性交互技术，通过建筑根据清洁能源的实时发电状况，灵活调节自身用电需求，从而实现用电与发电的动态匹配。

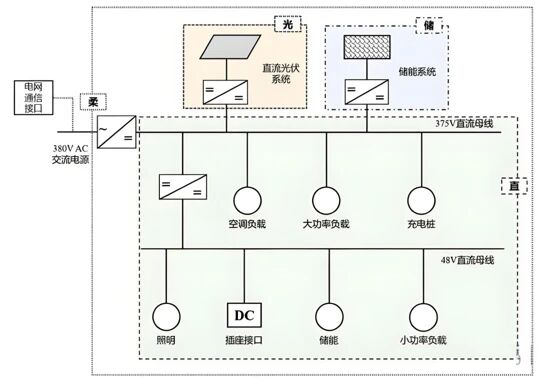

光储直柔典型拓扑结构：

直流母线电压等级：

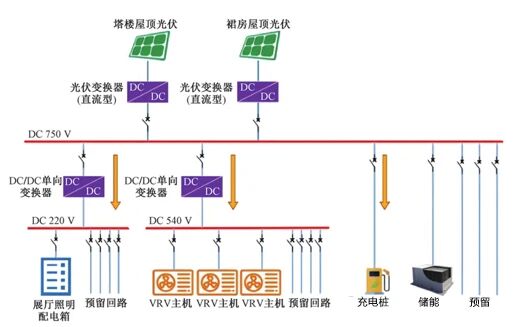

DC 750V：
常采用的电压等级。例如，在某些项目中，系统设置了DC 750V的直流母线电压，并通过变换器降压馈出DC 220V的电压等级，以供电给LED灯具等负荷。

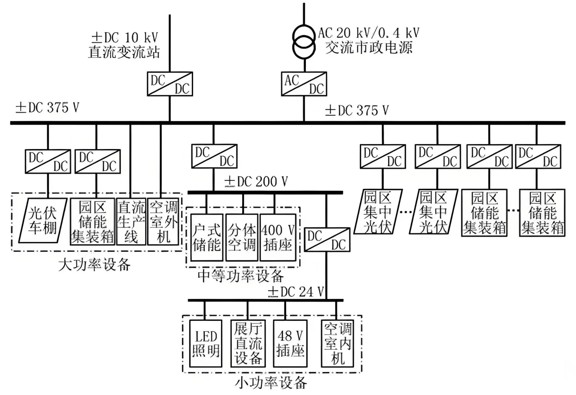

±375V双极性母线：
在一些系统中，采用±375V的双极性母线，这样的设计可以提供两个供电电压层级（即+375V和-375V），有利于简化电压层级并提高供电灵活性。
其他电压等级：
除了上述常见的电压等级外，根据具体需求和系统设计，还可能采用其他电压等级的直流母线，如DC 480V、DC 600V等。

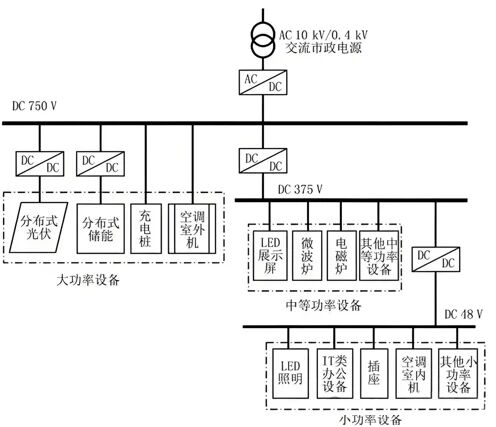

用电设备接入电压等级：

大功率设备：
如空调、充电桩等，可能接入较高的电压等级，如DC 750V或±375V双极性母线中的某一极。
小功率设备：
如插座、照明灯具等，可能接入较低的电压等级，如DC 220V或更低的电压等级（如48V以下，以确保安全性）。

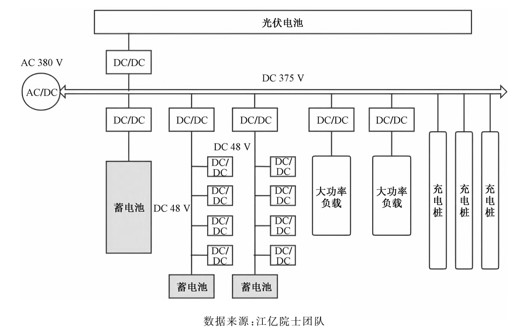

单端单路辐射状结构：
适用于一般直流负载集中区，如居民住宅区、电动汽车充电站和功率较大的储能电站等场所，以及直流配电系统的建设初期和过渡期宜采用该网架结构。

双端结构：
具备供电范围大、供电可靠性较高的特点，适用于容量较大、供电可靠性要求较高的场所，如工业园区、重要负荷区等供电场所。

应用场景：

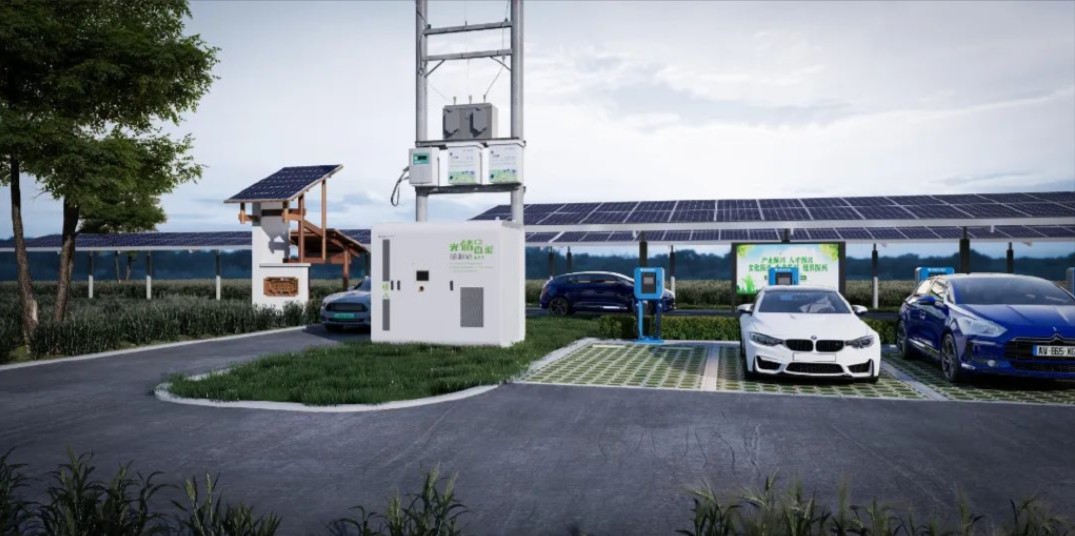

“光储直柔”技术从已落地的实践案例来看，建设应用场景主要可归纳为绿色零碳建筑、高速公路服务区、农户闲置屋顶空间、智慧工业园区四大类。

光储直柔解决方案：

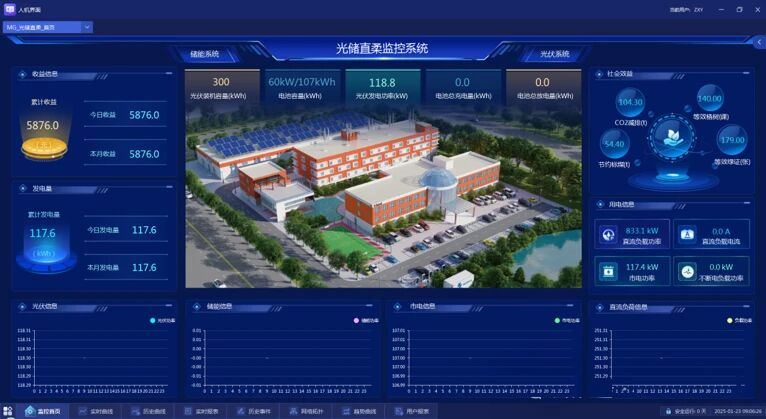

光储直柔管理系统接入 “源网荷储” 全量数据，实现微电网园区与建筑相关功能及配电监视，具备电能数据采集、存储、检测、告警等能力，可直观展示电量、碳排、设备运行等数据。
以电力系统监控数据为基础，光储直柔系统可分系统、多维度展示运行状态，优化能源消纳，提升微电网经济安全管理与智慧运行水平。

运行监测：
支持电站拓扑、策略执行、设备监控、态势感知、运行评价等功能。

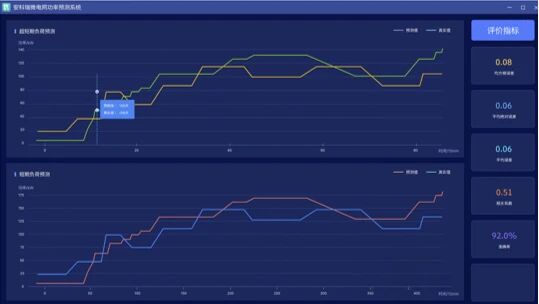

功率预测：
支持充电站、分布式光伏、空调、常规负荷等不同种类能源的分类预测，预测服务涵盖日前及日内多个时间尺度。
功率预测：
支持充电站、分布式光伏、空调、常规负荷等不同种类能源的分类预测，预测服务涵盖日前及日内多个时间尺度。
优化调度：
运行策略包括能耗最优、成本最低和碳排放最少的经济优化调度以及考虑网供电力平滑与电压稳定的安全运行调度策略、需求侧响应等电网互动策略。

收益分析：

新能源发电收益：
光伏度电成本低，自发自用可节省用电成本;多余电量可以给电网，增加发电收益。
储能峰谷套利：
通过传统电池储能，梯次储能， V2G移动储能，谷期充电、峰期放电，进一步降低用电成本。
V2G放电赚收益：
车主在家充电0.5元/度，峰时在公司放电1.1元/度，每天放30度电可赚18元差价，基本赚回电费。
环境效益：
以光伏装100kWp的微网系统为例，每年可贡献新能源电近12万度，节约标准煤42吨，减少二氧化碳排放120吨，碳粉尘32吨。
节约电力设施成本：
微网具备光伏与储能，可节省充电设备配电增容费用，减少电力投资。
助力国家碳中和目标：
缓解了充电桩大电流充电时对区域电网的冲击，真正实现“零碳”车用“零碳“电，助力“碳达峰、碳中和”。
